Een stabiele regeling begint bij het begrijpen van het proces

Bij industriële installaties wordt een instabiele regeling vaak benaderd als een kwestie van parameters aanpassen. In de praktijk ligt dat meestal genuanceerder.

Een regelaar kan alleen goed functioneren wanneer het procesgedrag voldoende voorspelbaar is. Wanneer een klep, aandrijving, sensor, leidingwerk, mechanica of procesbelasting niet-lineair reageert, kan één vaste instelling onvoldoende zijn.

De regeling lijkt dan bij het ene werkgebied goed te functioneren, terwijl dezelfde instellingen in een ander werkgebied juist zorgen voor pendelen, traag reageren of doorschieten.

Eerst meten, dan regelen

Een goede regeling begint daarom niet altijd in de PLC, maar bij het meten en begrijpen van het proces. Door bij verschillende setpoints of bedrijfsomstandigheden te kijken hoe de installatie werkelijk reageert, wordt zichtbaar of het gedrag voorspelbaar genoeg is.

Wanneer dat niet het geval is, moet de regelaar niet het volledige probleem alleen oplossen. In zo’n situatie kan het beter zijn om de aansturing op te bouwen uit meerdere lagen.

Praktische aanpak

• meet het werkelijke gedrag van de installatie;
• bepaal hoe het systeem reageert bij verschillende setpoints;
• gebruik een verwacht uitgangssignaal als basis;
• laat de regelaar vooral de resterende afwijking corrigeren;
• begrens de uitgang om overcorrectie te voorkomen;
• houd rekening met verschillend gedrag bij lage en hoge belasting;
• controleer het resultaat met trendgegevens uit de praktijk.

Deze manier van regelen wordt vaak rustiger en stabieler dan wanneer alleen aan regelparameters wordt gedraaid. De installatie start dichter bij het juiste werkpunt, waardoor de regelaar minder hoeft te zoeken en vooral als correctie werkt.

Meer dan alleen software

Een industriële regeling bestaat niet alleen uit PLC-code. Het gedrag wordt bepaald door de combinatie van sensoren, actuatoren, aandrijvingen, mechanica, procesbelasting, reactietijd en softwarematige aansturing.

Daarom kijkt Koers Automatiseringstechniek bij regelproblemen niet alleen naar de instellingen in de software, maar naar de complete installatie. Juist de samenhang tussen procesgedrag, meting, aansturing en PLC-logica bepaalt of een regeling betrouwbaar functioneert.

Het doel is een regeling die niet alleen theoretisch klopt, maar ook stabiel werkt in de praktijk.

Een goede regeling ontstaat zelden door één parameter te veranderen. Een goede regeling ontstaat door het proces te begrijpen.

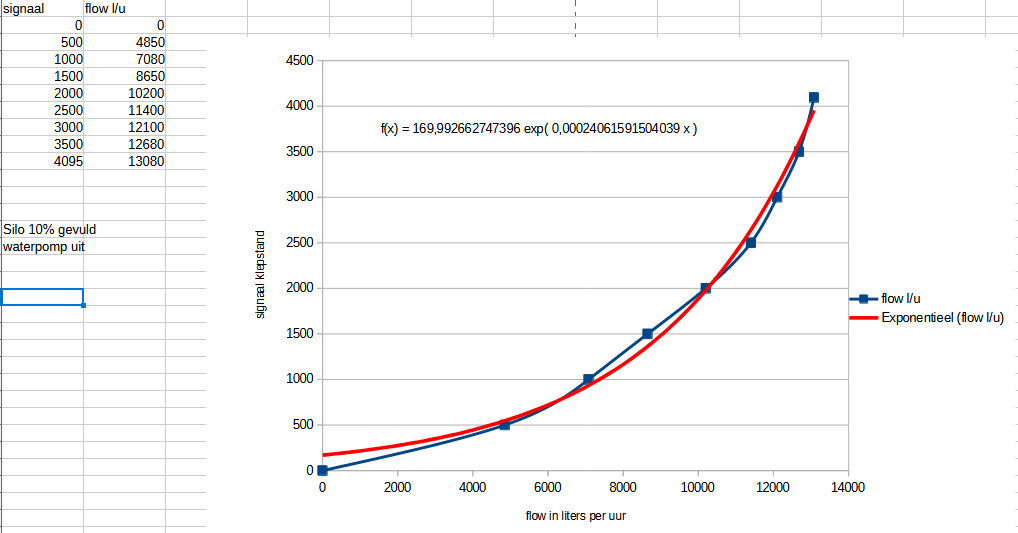

afbeelding - proces eigenschappen wiskundig vastleggen voor verwerking in PLC software
